东莞市天工激光制品有限公司

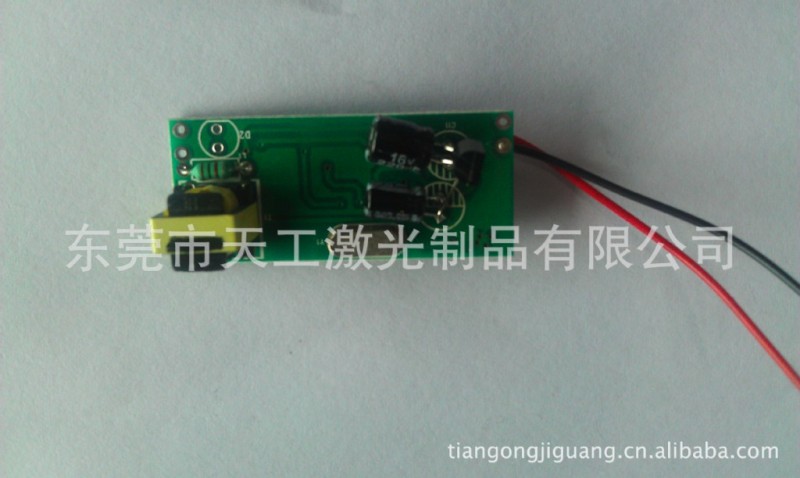

TGWH系列微孔雾化片控制板

供应各种规格微孔雾化片配套的控制线路，有常见规格，外形也可根据客户要求定制。我司TGWH系列PCBA从频率工作模式上分，可以分为定频线路,手动调频线路，自动调频线路。有105-115KHz、120-130KHz、135-145KHz、155-165KHz、165-185KHz等频率段的线路。有连续工作、间歇式工作、缺水保护、条件感应式工作、循环工作模式开关等灵活可调，我司线路从设计开发到生产销售一条龙服务，定制灵活，欢迎广大客户来图来样定制。

我司具有很强的技术攻关能力，可以快速开发各种雾化控制线路板。

从输入电压上分，有1.5v、3v、3.7v、5v、7.4v、9v、12v等线路，可以满足1节干电池、两节干电池、锂电池、usb充电器、车载充电器等电源接入方式。定制灵活。

我司的雾化控制线路经过长时间、大批量生产，具有以下优点：

1.各种工作模式灵活搭配、频率可以定制、输入电压多种可选择。

2.我司的线路经过大规模量产，目前已经量产20多万片，方案成熟、质量稳定，性能优异。

3.我司拥有专业技术人才，可以快速开发不同外观尺寸、不同技术要求的线路板。

4.我司的线路板相对电流小、雾量大、工作稳定。

5.自动调频线路搜频稳定准确，雾化量经过优化，波形好，雾化量大。

6.线路做出的最小尺寸20mm*28mm*11mm，可以满足小空间产品开发需求。

产品直径从3mm-150mm，孔径最小到0.002mm，孔数量从1个到上万个不等，膜片厚度从0.02mm-0.3mm。目前有8mm、10mm、12mm、14mm、16mm、18mm、20mm、25mm，雾化量从25ml-660ml/h.欢迎订购。
我们的雾化片驱动电压低：DC3~DC24V，高转换效率，雾化量大，圆环形及方形任选，质量稳定，出口孔径小，从2um~11um不等，可直接贴水面工作，主要应用在医疗雾化、加湿、香薰等，大雾化量的高档玩具、USB电源桌上型微型加湿机、精油及香水雾化、蚊香水等。
引言
东莞市天工激光制品有限公司致力于激光微孔技术的研究与开发，具备丰富的微孔制作经验，拥有领先的生产加工能力，目前最小的孔径可以达到∮0.002mm，孔形状不限，最大孔径比1:10，根据需要可打方形孔，三角孔，喇叭孔，十字孔等任意形状。可在大多数非金属、金属材料上进行打孔。我们的微孔技术已经广泛应用于喷嘴、喷丝头、咖啡壶滤片、雾化片，加湿雾化，超精细雾化，医疗雾化，香薰，香水雾化，香水喷头、倒车雷达、精密电子侦测、电子滤光、声纳探测等。
工作原理
通过极细的聚焦激光束在金属材料上瞬间扫描过，使金属片上留下电脑程序设定的一定数量的微孔，在其背面可以附着一片定制的压电陶瓷片，当压电陶瓷片受电信号的激励，产生高频谐振，该振荡的能量引起附在压电陶瓷片上的微孔钢膜产生超声振荡，并使吸附在微孔膜上的液体结产生超声振荡，将液体的结构打散而产生自然飘逸的雾。不需加热或添加任何化学试剂,与加热雾化方式比较，能源节省了90%。
